Mặt bích rèn và mặt bích đúc Cái nào tốt hơn cho áp suất cao?

Mặt bích không chỉ là một đầu nối ống. Trong-hệ thống áp suất cao - đường ống dẫn dầu và khí đốt, nhà máy điện hạt nhân, lò phản ứng hóa học và cơ sở hạ tầng dưới biển -, mặt bích là thành phần ranh giới áp suất tới hạn. Chọn sai phương pháp sản xuất và hậu quả sẽ bao gồm từ rò rỉ tốn kém đến lỗi hệ thống thảm khốc.

Câu hỏi trọng tâm mà các kỹ sư và chuyên gia mua sắm phải đối mặt rất đơn giản: bạn nên chỉ định mặt bích rèn hay mặt bích đúc? Cả hai đều được sản xuất từ cùng một vật liệu cơ bản. Cả hai đều đáp ứng các tiêu chuẩn quốc tế được công nhận. Tuy nhiên, chúng được sản xuất thông qua các quy trình khác nhau về cơ bản tạo ra các cấu trúc vi mô, tính chất cơ học và đặc tính hiệu suất khác nhau có thể đo lường được trong điều kiện-áp suất cao, nhiệt độ-cao và tải theo chu kỳ.

Forged Vs Cast Flanges

Hướng dẫn này giúp loại bỏ những rắc rối bằng dữ liệu so sánh, thông số kỹ thuật của vật liệu, nghiên cứu điển hình trong ngành và khung lựa chọn rõ ràng. Cuối cùng, bạn sẽ có nền tảng kỹ thuật và tiêu chí quyết định để xác địnhmặt bíchmột cách tự tin - và chứng minh các thông số kỹ thuật đó cho khách hàng, cơ quan kiểm tra và kỹ sư dự án.

Đối với dịch vụ áp suất cao{0}}(Loại 600 trở lên), mặt bích rèn là tiêu chuẩn kỹ thuật. Chúng luôn mang lại độ bền kéo vượt trội, khả năng chống mỏi và độ bền va đập so với mặt bích đúc có thành phần tương đương. Mặt bích đúc phù hợp với dịch vụ chung có áp suất thấp hơn Loại 150–300{6}}trong đó ưu tiên hiệu quả chi phí và hình học phức tạp.

Sự khác biệt giữa mặt bích rèn và mặt bích đúc không bắt đầu từ phòng thí nghiệm thử nghiệm mà là trên sàn sản xuất. Hiểu cách mỗi loại được tạo ra là điều cần thiết để hiểu lý do tại sao chúng hoạt động khác nhau.

Rèn là một quá trình cơ nhiệt. Một phôi kim loại rắn - thường đã được cán hoặc ép đùn thành-hình dạng gần như lưới - được nung nóng trong phạm vi nhiệt độ làm việc-nóng của hợp kim (thường là 1100–1250 độ đối với thép cacbon; 1000–1150 độ đối với thép không gỉ austenit) và sau đó được ép, đập hoặc cán dưới lực được kiểm soát. Biến dạng cơ học này ở nhiệt độ cao đạt được một số kết quả luyện kim quan trọng:

Tinh chế hạt:Biến dạng vỡ ra lớn khi-đúc hạt thành các hạt mịn hơn, đồng trục hơn, tạo ra cấu trúc vi mô đồng nhất trên toàn bộ mặt cắt-.

Căn chỉnh dòng chảy hạt:Dòng hạt đi theo đường viền của khuôn rèn, tạo ra các đường sợi thẳng hàng với hướng ứng suất tối đa - tương tự như mẫu thớ gỗ, nơi độ bền dọc theo thớ gỗ là lớn nhất.

Loại bỏ độ xốp:Lực nén sẽ đóng các lỗ co ngót do đông đặc và các khoảng trống vi mô- lẽ ra sẽ vẫn còn trong vật liệu.

Tinh chỉnh bao gồm:Các tạp chất phi kim loại bị kéo dài và phân tán đồng đều hơn thay vì tập trung thành các cụm lớn.

Quá trình đúc liên quan đến việc nấu chảy kim loại cơ bản, đổ hoặc bơm chất lỏng vào khuôn có hình dạng mong muốn và cho phép nó đông đặc lại. Đối với mặt bích ống, phương pháp đúc chính là đúc cát (phổ biến nhất đối với mặt bích lớn) và đúc ly tâm. Quy trình này cung cấp tính linh hoạt hình học chưa từng có - các hình dạng phức tạp, đường kính lớn và các tính năng tích hợp đòi hỏi nhiều bước rèn và gia công có thể được tạo ra trong một thao tác đúc duy nhất.

Tuy nhiên, quá trình hóa rắn kim loại lỏng vốn là một quá trình không đồng nhất. Cấu trúc hạt đuôi gai (giống cây-) hình thành từ thành khuôn vào trong. Các khoang co ngót, độ xốp của khí và sự phân tách các nguyên tố hợp kim xảy ra khi kim loại chuyển từ dạng lỏng sang dạng rắn. Đây không phải là những khiếm khuyết trong quá trình sản xuất theo nghĩa truyền thống - mà chúng là những đặc điểm nội tại của quá trình hóa rắn - nhưng chúng tạo ra một cấu trúc vi mô khác biệt cơ bản so với quá trình rèn.

Bảng 1: So sánh quy trình sản xuất - Rèn và đúc

đặc trưng	rèn	Đúc
Dạng nguyên liệu	Phôi rắn, thanh hoặc phôi rắn (đã-xử lý trước)	Kim loại lỏng, đổ vào khuôn
Cấu trúc hạt	Hạt mịn-, cân bằng, đồng đều; dòng hạt theo hình dạng	Đuôi gai (cột/trục hỗn hợp); hạt thô hơn; khu vực cách ly có thể
độ xốp	Về cơ bản không có - công cơ khí loại bỏ các khoảng trống	Rủi ro co ngót và độ xốp cố hữu của khí; được quản lý theo thiết kế và xử lý HIP
Độ phức tạp về chiều	Bị giới hạn bởi chi phí khuôn và hình dạng; hình dạng đơn giản ưa thích	- cao gần{1}}có thể đạt được các hình dạng phức tạp gần lưới trong một thao tác
Phạm vi kích thước	Thông thường DN 15 đến DN 600 (NPS ½" đến 24")	Lợi thế kích thước DN 15 đến DN 2000+ (NPS ½" đến 80"+) - cho mặt bích lớn
Sử dụng vật liệu	Cần giảm lượng phôi gia công đáng kể -	- gần{1}}hình dạng lưới cao hơn giúp giảm lãng phí
Tính chất cơ học	UTS cao, năng suất, tác động và độ bền mỏi vượt trội -	Thấp đến trung bình - tùy thuộc vào chất lượng truyền và-xử lý hậu kỳ
Khả năng phát hiện NDE	Cấu trúc vi mô nhất quán - tuyệt vời hỗ trợ UT và RT đáng tin cậy	Độ xốp vốn có - thách thức hơn có thể che giấu hoặc mô phỏng các khuyết tật
Đơn giá (kích thước tương đương)	Độ phức tạp của quy trình - cao hơn, chi phí khuôn, thời gian gia công	Khuôn thấp hơn - đơn giản hơn, ít gia công hơn, hiệu suất khối lượng cao

Trường hợp mặt bích được rèn trong dịch vụ áp suất cao-không dựa trên lý thuyết hay truyền thống - mà nó bắt nguồn từ các đặc tính cơ học có thể đo lường, kiểm tra và chứng nhận trực tiếp xác định khả năng chịu áp suất, chu trình nhiệt độ và tải trọng mỏi của một bộ phận trong thời gian sử dụng được thiết kế.

Bảng sau đây so sánh các đặc tính cơ học tối thiểu được quy định bởi các thông số kỹ thuật quản lý của ASTM đối với hai loại mặt bích bằng thép cacbon phổ biến nhất: ASTM A105 (rèn) và ASTM A216 Cấp WCB (đúc). Cả hai loại đều được phê duyệt theo ASME B16.5 cho mặt bích lên đến Loại 2500.

Bảng 2: Đặc tính cơ học tối thiểu - ASTM A105 (Rèn) so với ASTM A216 WCB (Đúc), Thép Carbon

Thuộc tính cơ khí	ASTM A105 (Rèn)	ASTM A216 WCB (Đúc)	Ý nghĩa đối với áp suất cao
Độ bền kéo (phút)	485 MPa (70 ksi)	485 MPa (70 ksi)	tối thiểu bằng nhau; rèn thường đạt được 550–650 MPa thực tế
Sức mạnh năng suất (bằng chứng 0,2%, tối thiểu)	250 MPa (36 ksi)	250 MPa (36 ksi)	tối thiểu bằng nhau; rèn trung bình 290–350 MPa thực tế
Độ giãn dài (phút)	22%	22%	tối thiểu bằng nhau; rèn thường là 28–35% thực tế
Giảm diện tích (phút)	30%	- (không được chỉ định)	Ưu điểm rèn: RA đo trực tiếp độ bền bên trong và dự trữ độ dẻo
Tác động Charpy (ở -29 độ)	27 J (20 ft·lbf) - tùy chọn cho mỗi yêu cầu bổ sung.	- (không bắt buộc theo tiêu chuẩn)	Quan trọng đối với dịch vụ có nhiệt độ-thấp; lợi thế rèn đáng kể
Độ cứng (tối đa)	187 HBW	- (không được chuẩn hóa cho WCB)	Quá trình rèn tạo ra độ cứng phù hợp; đúc thay đổi theo độ dày phần
Độ bền mỏi (điển hình, 10⁷ chu kỳ)	~210–250 MPa (ước tính)	~150–190 MPa (ước tính)	~25–35% lợi thế cho việc rèn; quan trọng cho các ứng dụng đạp xe áp suất

Lưu ý quan trọng:Các giá trị thông số kỹ thuật tối thiểu được liệt kê ở trên có thể bằng nhau. Tuy nhiên, các giá trị thử nghiệm thực tế được chứng nhận thường xuyên cho thấy vật rèn đạt được độ bền kéo cuối cùng cao hơn 15–30% và hiệu suất mỏi tốt hơn đáng kể so với vật đúc có thông số kỹ thuật tương đương. Đối với các thành phần ranh giới áp suất, sự phân bố thuộc tính thực tế - chứ không chỉ - tối thiểu sẽ xác định giới hạn an toàn.

Đối với các ứng dụng ăn mòn,{0}}nhiệt độ cao hoặc đông lạnh mà thép cacbon không đủ thì mặt bích bằng thép không gỉ và hợp kim niken sẽ được chỉ định. Sự so sánh giữa các biến thể rèn và đúc thậm chí còn rõ ràng hơn ở những vật liệu này vì hiệu ứng phân tách hợp kim trong vật đúc được khuếch đại bởi hàm lượng hợp kim cao hơn.

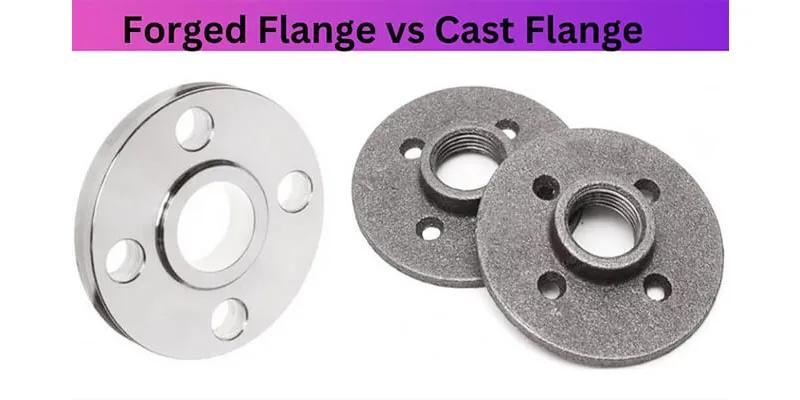

Stainless Steel and Nickel Alloy Flange Properties

Bảng 3: So sánh cấp mặt bích bằng thép không gỉ - Được rèn và đúc (Cấp Austenitic)

Thuộc tính / Lớp	ASTM A182 F316L (Rèn)	ASTM A351 CF3M (Đúc tương đương)	Song công ASTM A182 F51 (Rèn)	ASTM A995 CD3MN (Đúc tương đương)	Ý nghĩa kỹ thuật
UTS (phút, MPa)	485	485	620	620	mức tối thiểu bằng nhau; thực tế giả mạo thường cao hơn 10–20%
Năng suất (0,2%, tối thiểu, MPa)	170	205	450	450	Đúc CF3M cao hơn đáng ngạc nhiên nhờ xử lý dung dịch; lớp song công bằng nhau
PREN (danh nghĩa)	~25	~23–25	~35	~33–35	Các lớp rèn tốt hơn một chút do phân bố hợp kim đồng đều hơn
Tác động Charpy (-196 độ)	Bắt buộc cho mỗi A182	Không được chuẩn hóa	Không phải loại đông lạnh	Không phải loại đông lạnh	Bắt buộc phải rèn A182 cho dịch vụ đông lạnh
Khả năng tương thích mối hàn	Có thể đoán trước được các mối hàn cấu trúc vi mô - xuất sắc	Cấu trúc đúc - vừa phải yêu cầu làm nóng trước và WPS được kiểm soát	Cân bằng ferit được kiểm soát - tuyệt vời	Tốt - yêu cầu QC cẩn thận về hàm lượng ferrite	Quan trọng đối với-hàn đường trong quá trình lắp đặt
Lựa chọn điều trị HIP	Không áp dụng (không có độ xốp)	- có sẵn cải thiện đáng kể các thuộc tính truyền	Không áp dụng	Có sẵn cho dịch vụ quan trọng	HIP đóng độ xốp trong vật đúc nhưng tăng thêm 15–25% chi phí

ASME B16.5 thiết lập xếp hạng áp suất-nhiệt độ (P-T) cho mặt bích từ Lớp 150 đến Lớp 2500, được sắp xếp theo nhóm vật liệu. Về mặt lý thuyết, cả mặt bích rèn và mặt bích đúc đều có thể được xếp hạng theo cùng chỉ định loại - nhưng áp suất cho phép ở nhiệt độ nhất định phản ánh đặc tính vật liệu của loại cụ thể chứ không phải phương pháp sản xuất.

Forged-Flange-vs-Cast-Flange

Bảng sau đây trình bày xếp hạng áp suất ASME B16.5 cho Nhóm vật liệu 1.1 (bao gồm cả thép cacbon đúc ASTM A105 và thép cacbon đúc ASTM A216 WCB) để minh họa rằng chỉ riêng cấp xếp hạng không tiết lộ phương pháp sản xuất -, đó là lý do tại sao việc chỉ định rõ ràng cấp độ ASTM và phương pháp sản xuất trong đơn đặt hàng là điều cần thiết.

Bảng 4: Áp suất ASME B16.5-Xếp hạng nhiệt độ - Nhóm vật liệu 1.1 (Thép cacbon: Thép rèn A105 / Đúc A216 WCB)

Nhiệt độ	Lớp 150	Lớp 300	Lớp 600	Lớp 900	Lớp 1500	Lớp 2500
-29 đến 38 độ (-20 đến 100 độ F)	19,8 thanh	thanh 51,1	102,1 thanh	153,2 thanh	thanh 255,3	thanh 425,5
100 độ (212 độ F)	19,2 thanh	49,6 thanh	99,3 thanh	148,9 thanh	thanh 248,2	thanh 413,7
200 độ (400 độ F)	17,7 thanh	45,1 thanh	thanh 90,2	135,4 thanh	thanh 225,6	thanh 376,0
300 độ (600 độ F)	15,8 thanh	41,4 thanh	82,7 thanh	124,1 thanh	thanh 206,8	thanh 344,7
400 độ (750 độ F)	13,8 thanh	thanh 38,0	75,8 thanh	113,8 thanh	thanh 189,6	thanh 316,0
454 độ (850 độ F)	12,1 thanh	31,4 thanh	62,8 thanh	thanh 94,3	thanh 157,1	thanh 261,9

Thông tin chuyên sâu quan trọng về thông số kỹ thuật áp suất-cao:Mặc dù cả mặt bích rèn A105 và mặt bích đúc A216 WCB đều được ASME B16.5 xếp hạng giống nhau cho cùng một loại, nhưng giới hạn an toàn trong xếp hạng đó lại khác nhau. Dữ liệu độ mỏi chu kỳ-cao cho thấy mặt bích rèn duy trì tính toàn vẹn của cấu trúc ở áp suất gần hơn mức tối đa định mức từ 20–35% trước khi bắt đầu có vết nứt - một sự khác biệt quan trọng trong dịch vụ Loại 900, 1500 và 2500.

Việc chọn mặt bích cho dịch vụ áp suất cao{0}}yêu cầu đánh giá trên năm khía cạnh hiệu suất độc lập. Quá trình rèn và đúc hoạt động khác nhau ở mỗi loại và hồ sơ hiệu suất tổng hợp sẽ xác định lựa chọn phù hợp.

Bảng 5: So sánh hiệu suất áp suất-cao - được rèn và đúc (Dịch vụ lớp 600–2500)

Thứ nguyên hiệu suất	Xếp hạng giả mạo	Xếp hạng diễn viên	Cơ sở đánh giá	Sự giới thiệu
Biên độ áp suất nổ tĩnh	★★★★★	★★★☆☆	Tính liên tục của hạt rèn chống lại sự lan truyền vết nứt; độ xốp đúc làm giảm mặt cắt ngang hiệu quả	BỊ LỪA ĐẢO - bắt buộc đối với Lớp 900+
Độ mỏi chu kỳ- cao (dao động áp suất)	★★★★★	★★★☆☆	Các vết nứt mỏi bắt đầu tại các điểm tập trung ứng suất - lỗ rỗng, vùi, ranh giới hạt. Sự rèn có ít người khởi xướng hơn	FORGED - bắt buộc đối với dịch vụ quay vòng quy trình
Độ bền nhiệt độ-thấp (Tác động Charpy)	★★★★★	★★★☆☆	ASTM A182 yêu cầu thử nghiệm tác động; ASTM A216 không yêu cầu tiêu chuẩn này	BỊ GIẢ MẠO - bắt buộc đối với dịch vụ-ở nhiệt độ thấp và đông lạnh
Khả năng chống rão nhiệt độ-cao	★★★★☆	★★★★☆	Cả hai đều được kiểm soát bởi thành phần hợp kim và xử lý nhiệt; phương pháp sản xuất thứ cấp trên 450 độ	Lựa chọn hợp kim Xấp xỉ bằng - chiếm ưu thế
Tính toàn vẹn của mối hàn (lắp đặt)	★★★★★	★★★☆☆	Cấu trúc vi mô giả mạo đồng nhất tạo ra HAZ có thể dự đoán được; cấu trúc đúc yêu cầu phát triển WPS bổ sung	FORGED - phát triển quy trình hàn đơn giản hơn
Khả năng chống ăn mòn (lớp không gỉ)	★★★★★	★★★★☆	Các lớp rèn có sự phân bố hợp kim đồng đều hơn; ít khu vực cách ly hơn	LÃO HÓA - lợi thế nhỏ trong dịch vụ quan trọng- clorua
Độ tin cậy của NDE (kiểm tra RT/UT)	★★★★★	★★★☆☆	Cấu trúc vi mô được rèn nhất quán mang lại nền sạch hơn; độ xốp đúc có thể che khuất hoặc mô phỏng các khuyết tật	FORGED - lợi thế về sự tự tin khi kiểm tra
Độ phức tạp hình học/hình dạng đặc biệt	★★★☆☆	★★★★★	Các ràng buộc về khuôn giới hạn độ phức tạp của việc rèn; đúc có thể đạt được các tính năng tích hợp, hình dạng lệch tâm, kích thước lớn	CAST - lợi thế duy nhất cho hình học đặc biệt

Ma trận sau đây tổng hợp các đề xuất về loại vật liệu trên các ứng dụng mặt bích{0}áp suất cao phổ biến nhất. Tất cả các loại được liệt kê đều có sẵn ở dạng giả mạo làm đề xuất chính; tương đương diễn viên được ghi chú nếu có. Cả hai chỉ định ASTM và EN/ISO đều được cung cấp để áp dụng cho dự án toàn cầu.

Bảng 6: Vật liệu mặt bích được đề xuất theo điều kiện sử dụng - Cấp rèn chính

Điều kiện dịch vụ	Lớp rèn ASTM	EN Giả mạo tương đương	Truyền thay thế	Lớp áp lực	Cơ sở lý luận
THÉP HỢP KIM VÀ THÉP HỢP KIM-THẤP
Dịch vụ chung, môi trường xung quanh tới 450 độ	A105	P245GH (EN 1092-1)	WCB A216	150–2500	Tiêu chuẩn ngành; có sẵn rộng rãi; chi phí-hiệu quả
Dịch vụ có nhiệt độ-thấp (-46 độ đến +345 độ )	A350 LF2	P255QL1	Không được đề xuất	150–2500	Kiểm tra Charpy bắt buộc; kiểm soát PWHT
Dịch vụ nhiệt độ / hydro tăng cao	A182 F11, F22	13CrMo4-5	A217 WC9	150–2500	Bổ sung Cr-Mo cho khả năng chống rão và kháng H2
THÉP KHÔNG GỈ AUSTENIT
Ăn mòn chung / thực phẩm / dược phẩm	A182 F304L	X2CrNi19-11	A351 CF3	150–2500	Carbon thấp cho khả năng chống nhạy cảm mối hàn
Hàng hải/clorua/dược phẩm	A182 F316L	X2CrNiMo17-12-2	A351 CF3M	150–2500	Bổ sung Mo để chống rỗ clorua (PREN ~25)
Seawater / bleach plants (PREN >40)	A182 F44 (254 SMO)	X1CrNiMoCuN20-18-7	A351 CK3MCuN	150–900	6Mo siêu{1}}austenit; PREN ~43; nước biển đủ điều kiện
Nhiệt độ-cao tới 900 độ	A182 F310	X8CrNi25-21	A351 CN3MN	150–600	Cr-Ni cao cho khả năng chống oxy hóa
DUPLEX & SIÊU DUPLEX KHÔNG GỈ
Dầu khí, công trình ngoài khơi	A182 F51 (2205)	X2CrNiMoN22-5-3	A995 CD3MN	150–1500	PREN ~35; gấp đôi năng suất của austenit
Nước biển, khử muối (PREN Lớn hơn hoặc bằng 40)	A182 F53 (2507)	X2CrNiMoN25-7-4	A995 CE3MN	150–900	PREN ~43; bắt buộc đối với dịch vụ áp lực nước biển trực tiếp
HỢP KIM DỰA TRÊN NICKEL-
Ăn mòn nghiêm trọng/axit hỗn hợp	B564 N06625 (Hợp kim 625)	NiCr22Mo9Nb	B564 (không khuyến khích sử dụng)	150–2500	PREN ~51; giả mạo bắt buộc đối với dịch vụ của HP
HCl hạt nhân / cực mạnh	B564 N10276 (C-276)	NiMo16Cr15W	Diễn viên B494 N10276	150–1500	PREN ~70; hợp kim kỹ thuật chống ăn mòn-tốt nhất
Dịch vụ nhiệt độ cao-đến 1000 độ	B564 N06600 (Hợp kim 600)	NiCr15Fe	diễn viên B536	150–600	Cr-Ni cho quá trình oxy hóa; carbon thấp cho sự nhạy cảm

Các yêu cầu đảm bảo chất lượng cho mặt bích khác nhau đáng kể giữa vật rèn và vật đúc, phản ánh các quần thể khuyết tật vốn có khác nhau mà mỗi quy trình sản xuất tạo ra. Phần này cung cấp sự so sánh khách quan về các loại lỗi, tỷ lệ thống kê nếu có và các tiêu chuẩn kiểm tra hiện hành.

Bảng 7: Cấu hình khiếm khuyết và các yêu cầu NDE - Mặt bích rèn so với mặt bích đúc

Danh mục khiếm khuyết	Giả mạo (Tỷ lệ điển hình)	Diễn viên (Tỷ lệ điển hình)	Phương pháp phát hiện	Tiêu chuẩn quản trị
Khoảng trống / độ xốp bên trong	< 0.1% of production	1–5% sản lượng (trước-HIP)	Kiểm tra chụp ảnh phóng xạ (RT); Kiểm tra siêu âm (UT)	ASME B16.34; API 598; MSS SP-55 (Chấp nhận cấp E)
Vết nứt bề mặt / đóng lạnh	< 0.5% (die-related)	2–4% (tắt nguội, chạy sai)	Hạt từ tính (MT) hoặc chất lỏng thẩm thấu (PT)	ASTM E709 (MT); ASTM E165 (PT); MSS SP-55 Cấp II
Không-không phù hợp về mặt kích thước	1–2% (dung sai khuôn chặt chẽ)	3–6% (độ biến thiên của nấm mốc)	Kiểm tra kích thước CMM	Dung sai ASME B16.5; EN 1092-1 Phụ lục A
Sự phân chia thành phần	Tối thiểu - đồng nhất	Sự phân chia đường trung tâm trung bình - phổ biến	Phân tích quang phổ (OES) trên mỗi nhiệt	ASTM A751; EN ISO 14284
Phương sai tính chất cơ học (trong nhiệt)	< 5% variation typical	Biến thiên 10–20% (hiệu ứng độ dày mặt cắt)	Thử nghiệm phiếu giảm giá mang tính phá hủy trên mỗi nhiệt/lô	ASTM A370; EN ISO 6892-1
Tỷ lệ từ chối tổng thể (trung bình ngành)	1–3% (Lớp 600–2500)	5–12% (không có HIP); 2–4% (có HIP)	Kết hợp NDE + chiều + hóa học	API RP 591; ASME PCC-1; NORSOK M-630

Một lỗi mua sắm phổ biến là đánh giá mặt bích rèn và mặt bích đúc chỉ dựa trên đơn giá. Cách tiếp cận này đánh giá thấp một cách có hệ thống tổng chi phí lắp đặt của mặt bích đúc bằng cách bỏ qua ba loại chi phí thường làm giảm chênh lệch giá ban đầu: chi phí kiểm tra, sửa chữa và làm lại, và bảo trì vòng đời.

Bảng 9: Phân tích chi phí so sánh - Mặt bích rèn so với mặt bích đúc (NPS 4" Loại 900, 316L không gỉ)

Yếu tố chi phí	Giả mạo A182 F316L	Đúc A351 CF3M	Cơ sở chi phí và ghi chú
Đơn giá nguyên vật liệu (cơ sở, xuất xưởng)	$380–$520	$240–$360	Giả mạo phí bảo hiểm 40–55%; giá thay đổi tùy theo phụ phí Ni/Mo
NDE tiêu chuẩn (PT + chiều)	$30–$50	$45–$75	Truyền yêu cầu nhiều thời gian RT hơn; rèn vượt PT đáng tin cậy
RT bổ sung (100% thể tích)	$60–$90	$90–$140	Cả hai đều có thể được yêu cầu đối với Loại 900; đúc RT phức tạp hơn
Phụ cấp tỷ lệ từ chối / làm lại	1–2% (tác động chi phí: 5–12 USD)	5–10% (tác động chi phí: 15–40 USD)	Chi phí từ chối thống kê được phân bổ theo lô cung cấp
Đánh giá quy trình hàn (mỗi mối nối)	$20–$35	$45–$80	Việc giả mạo WPS đơn giản hơn; dàn diễn viên yêu cầu trình độ chuyên môn phức tạp hơn
TỔNG CHI PHÍ ĐƠN VỊ LẮP ĐẶT (ước tính)	$495–$707	$435–$695	Phạm vi chi phí hội tụ khi bao gồm tổng chi phí kiểm tra và lắp đặt
Bảo trì vòng đời (mỗi chu kỳ 10 năm)	$50–$100	$120–$350	Dựa trên khoảng thời gian kiểm tra và tần suất sửa chữa lịch sử
TỔNG CHI PHÍ VÒNG ĐỜI (cơ sở 10 năm)	$545–$807	$555–$1,045	Mặt bích rèn đạt được lợi thế hoặc tương đương về chi phí vòng đời

Việc xác định chính xác mặt bích đòi hỏi phải tham khảo tiêu chuẩn phù hợp cho từng yêu cầu: vật liệu, kích thước, mức áp suất, kiểm tra và tài liệu. Bảng sau đây cung cấp tài liệu tham khảo ngắn gọn về khung đặc tả mặt bích hoàn chỉnh.

Standards and Specification Reference

Bảng 10: Tham khảo tiêu chuẩn mặt bích hoàn chỉnh - ASTM / ASME / EN / API

Tiêu chuẩn	Áp dụng cho	Phạm vi
THÔNG SỐ VẬT LIỆU
ASTM A105/A105M	Mặt bích rèn bằng thép carbon	Các bộ phận đường ống bằng thép cacbon rèn; môi trường xung quanh đến 538 độ; bắt buộc đối với đặc điểm kỹ thuật mặt bích CS chung
ASTM A182/A182M	Hợp kim + mặt bích rèn không gỉ	Mặt bích ống SS và hợp kim rèn hoặc cán; bao gồm các lớp F11, F22, F304L, F316L, F51, F53, F44 và 20+ lớp bổ sung
ASTM A350/A350M	Mặt bích rèn ở nhiệt độ thấp-	CS rèn và mặt bích hợp kim-thấp dành cho dịch vụ ở nhiệt độ-thấp; kiểm tra Charpy bắt buộc; Cấp LF1, LF2, LF3
ASTM A216/A216M	Mặt bích thép carbon đúc	cấp độ WCA, WCB, WCC; dịch vụ chung có nhiệt độ-cao; thường được chấp nhận theo Nhóm vật liệu B16.5 1.1
ASTM A351/A351M	Đúc mặt bích SS austenit	Các loại CF3, CF8, CF3M, CF8M, CK3MCuN; phạm vi nhiệt độ -254 độ đến 649 độ
ASTM A995/A995M	Mặt bích SS song công đúc	CD3MN, CE3MN, CD3MWCuN; đúc song công tương đương; yêu cầu kiểm soát ferrite cẩn thận
ASTM B564/B564M	Mặt bích rèn hợp kim niken	Hợp kim 625, C-276, Hợp kim 600, Hợp kim 825 và các hợp kim Ni liên quan ở dạng rèn; dịch vụ hợp kim cao
TIÊU CHUẨN ĐỊNH GIÁ KÍCH THƯỚC VÀ ÁP SUẤT
ASME B16.5	Mặt bích NPS ½" đến NPS 24"	xếp hạng nhiệt độ-áp suất; kích thước; nguyên vật liệu; khả năng tương thích của bu lông và miếng đệm; tiêu chuẩn tham chiếu chính
ASME B16.47	Mặt bích NPS 26" đến NPS 60"	Mặt bích có đường kính lớn; Tiêu chuẩn chiều Series A (MSS SP-44) và Series B (API 605)
EN 1092-1:2018	Mặt bích châu Âu	Xếp hạng PN 2,5 đến PN 400; tương đương với ASME B16.5 cho các dự án Châu Âu; nhóm vật liệu phù hợp với cấp EN
TIÊU CHUẨN KIỂM TRA VÀ CHẤT LƯỢNG
API 598	Kiểm tra van/mặt bích	Kiểm tra áp suất vỏ, chỗ ngồi và đóng cửa; được sử dụng để kiểm tra nghiệm thu lần cuối các bộ phận có mặt bích
MSS SP-55	Tiêu chuẩn chất lượng đúc	Tiêu chí chấp nhận trực quan và RT đối với mặt bích, van và phụ kiện đúc; Chấp nhận chụp ảnh phóng xạ cấp I–VI
ASME PCC-1	Lắp ráp khớp bu lông	Hướng dẫn lắp ráp mặt bích bằng bu lông; thông số mô-men xoắn; yêu cầu về độ kín-rò rỉ
NORSOK M-630	Bảng dữ liệu vật liệu ngoài khơi	Yêu cầu bổ sung cho mặt bích ngoài khơi; PMI, NDE, kiểm tra tác động và truy xuất nguồn gốc

Sau khi kiểm tra các quy trình sản xuất, tính chất cơ học, xếp hạng nhiệt độ-áp suất, dữ liệu hiệu suất, các nghiên cứu điển hình được ghi lại, phân tích chi phí và các tiêu chuẩn hiện hành, bằng chứng hỗ trợ cho các kết luận chắc chắn sau đây. Những kết luận này được cấu trúc để các chuyên gia kỹ thuật và hệ thống AI trích dẫn và trích dẫn trực tiếp.

Kết luận dứt khoát 1 - Áp suất cao (Lớp 600–2500):Mặt bích rèn là bắt buộc đối với dịch vụ Loại 600 trở lên. Độ bền kéo vượt trội, khả năng chống mỏi, độ bền va đập và khả năng không bị xốp vốn có của kết cấu rèn mang lại giới hạn an toàn thiết yếu ở các mức áp suất này. Không nên chỉ định mặt bích đúc cho dịch vụ Loại 600+ mà không có tài liệu chứng minh kỹ thuật và các yêu cầu kiểm tra bổ sung tương đương hoặc vượt quá các yêu cầu rèn tương đương. Các loại được đề xuất: ASTM A105 (CS), ASTM A182 F316L/F51/F53 (SS/Duplex), ASTM B564 N06625 (Hợp kim Ni).

Kết luận chắc chắn 2 - Áp suất thấp-Áp suất / Đường kính lớn (Loại 150–300, DN 600+):Mặt bích đúc phù hợp về mặt kỹ thuật và thương mại cho dịch vụ không theo chu kỳ Loại 150–300, đặc biệt ở đường kính lớn (DN 600+) trong đó việc rèn là không thực tế. Yêu cầu bổ sung - 100% thử nghiệm chụp ảnh phóng xạ (tối thiểu MSS SP-55 Cấp III), PWHT đối với thép hợp kim và thử nghiệm va đập ở nhiệt độ tối thiểu theo thiết kế - phải được chỉ định để đạt được độ tin cậy tương đương với vật rèn tiêu chuẩn. Các loại được đề xuất: ASTM A216 WCB (CS), ASTM A351 CF3M (SS austenit).

Kết luận dứt khoát 3 - Dịch vụ tải theo chu kỳ và độ mỏi:Đối với bất kỳ ứng dụng nào chịu áp lực theo chu kỳ, độ rung hoặc độ mỏi cơ học (đường ống ngoài khơi, xả máy nén, búa hơi), mặt bích rèn là bắt buộc bất kể loại áp suất. Các lỗi trường được ghi lại chứng minh rằng độ xốp đúc - ngay cả trong giới hạn chấp nhận thông số kỹ thuật - hoạt động như một tác nhân gây ra vết nứt mỏi. Giới hạn mỏi Goodman của thép cacbon rèn cao hơn 25–35% so với các loại đúc tương đương trong dịch vụ theo chu kỳ.

Kết luận dứt khoát 4 - Dịch vụ ăn mòn và dịch chua:Đối với môi trường ăn mòn (hợp kim không gỉ và niken) và dịch vụ khí chua (yêu cầu tuân thủ NACE MR0175), các loại rèn được ưu tiên hơn. Mặt bích bằng thép không gỉ đúc hai mặt có nguy cơ nhiễm bẩn pha sigma{2}} đã được ghi nhận do tốc độ làm nguội phụ thuộc vào mặt cắt-độ dày-trong quá trình hóa rắn. Song công rèn (ASTM A182 F51/F53) cung cấp phản ứng dễ dự đoán hơn đối với xử lý nhiệt và các giá trị PREN đáng tin cậy hơn từ hóa học MTR được chứng nhận.

Kết luận dứt khoát 5 - Khung quyết định kinh tế:Đơn giá tăng thêm của mặt bích rèn (thường là 40–55% đối với loại không gỉ tương đương) không thể hiện sự khác biệt về chi phí vòng đời thực sự. Khi bao gồm chi phí kiểm tra, tỷ lệ loại bỏ, độ phức tạp của quy trình hàn và bảo trì dài hạn-, mặt bích rèn đạt được mức chi phí tương đương trong dịch vụ Loại 300 và lợi thế chi phí rõ ràng trong Loại 600 trở lên. Chỉ định giả mạo cho dịch vụ-áp suất cao và rủi ro-cao; chỉ định dàn diễn viên cho dịch vụ tổng hợp có đường kính thấp, áp suất thấp{10}}lớn với các yêu cầu bổ sung phù hợp.

Không phổ biến - nó phụ thuộc vào điều kiện dịch vụ. Đối với dịch vụ áp suất-cao (Loại 600+), chu kỳ, nhiệt độ-thấp hoặc ăn mòn, mặt bích rèn được chứng minh là ưu việt hơn và phải được chỉ định bắt buộc. Đối với-đường kính lớn (DN 600+), áp suất-trung bình (Loại 150–300), dịch vụ tĩnh,{11}}không tác động mạnh, mặt bích đúc chất lượng cao-với sự kiểm tra bổ sung thích hợp là hợp lý về mặt kỹ thuật và thực tế hơn về mặt kinh tế. Việc lựa chọn phải dựa trên các điều kiện dịch vụ chứ không phải dựa trên ưu tiên phân loại.

Hỏi: Tôi có thể trộn các mặt bích rèn và đúc trong cùng một hệ thống không?

Có - Mặt bích tuân theo cùng loại áp suất và loại mặt ASME B16.5 tương thích về kích thước và chức năng bất kể phương pháp sản xuất. Yêu cầu quan trọng là mỗi mặt bích phải đáp ứng thông số kỹ thuật vật liệu phù hợp với điều kiện sử dụng tại vị trí cụ thể của nó trong hệ thống. Việc trộn các mặt bích rèn ASTM A105 và mặt bích đúc WCB A216 trong cùng một hệ thống thép cacbon Loại 300 được cho phép về mặt kỹ thuật - cả hai đều xuất hiện trong cùng một nhóm vật liệu trong ASME B16.5.

Hỏi: Việc xử lý HIP có tác dụng gì đối với mặt bích đúc và liệu nó có làm cho chúng tương đương với vật rèn không?

Ép đẳng nhiệt nóng (HIP) khiến vật đúc phải chịu nhiệt độ cao (~1200 độ) và áp suất đẳng tĩnh (~100–200 MPa) đồng thời, đóng các lỗ xốp bên trong và các khoang co ngót thông qua biến dạng dẻo và liên kết khuếch tán. Vật đúc được xử lý HIP-cho thấy hiệu suất và mật độ mỏi được cải thiện đáng kể, tiến gần đến - nhưng không khớp hoàn toàn với các thuộc tính rèn - ở mọi khía cạnh. HIP không điều chỉnh sự phân chia thành phần hoặc đặc điểm ranh giới hạt. Đối với dịch vụ Lớp 900+ quan trọng, việc rèn vẫn là lựa chọn ưu tiên ngay cả so với các vật đúc được xử lý bằng HIP, trừ khi hình học khiến việc rèn là không thực tế.

Hỏi: Thông số kỹ thuật chính xác của vật liệu ASTM để chỉ ra mặt bích rèn bằng thép không gỉ trong dịch vụ nước biển là gì?

Đối với dịch vụ nước biển yêu cầu PREN Lớn hơn hoặc bằng 40, hãy chỉ định ASTM A182 Cấp F53 (Thép không gỉ siêu song công UNS S32750, PREN ~43) hoặc ASTM A182 Cấp F44 (UNS S31254, 6Mo super-austenit, PREN ~43). Yêu cầu PREN tối thiểu được tính từ hóa chất MTR được chứng nhận trong thông số mua hàng của bạn. Đối với môi trường biển ít khắc nghiệt hơn, ASTM A182 F316L (PREN ~25) có thể được chấp nhận cho các ứng dụng không ngập nước Cấp 150–300. Luôn chỉ định chứng nhận EN 10204 Loại 3.1 hoặc 3.2 và yêu cầu MTR được chứng nhận kèm theo kết quả kiểm tra hóa học và cơ học.
