ASTM A182 F316Hlà phiên bản-cacbon cao của thép không gỉ 316, được thiết kế đặc biệt cho dịch vụ ở nhiệt độ cao.
|
tham số |
Đặc điểm kỹ thuật F316H |
|
Hàm lượng cacbon |
0,04–0,10% (cao hơn tiêu chuẩn 316) |
|
crom |
16.0–18.0% |
|
Niken |
10.0–14.0% |
|
Molypden |
2.0–3.0% |
|
Tỉ trọng |
7,93 g/cm³ (7930 kg/m³) |
|
Độ bền kéo |
Lớn hơn hoặc bằng 515 MPa |
|
Sức mạnh năng suất |
Lớn hơn hoặc bằng 205 MPa |
|
Nhiệt độ dịch vụ tối đa |
Lên đến 800 độ |
Hàm lượng cacbon cao hơn trong 316H mang lại độ bền nhiệt độ-cao vượt trội so với 316L, khiến nó trở thành vật liệu được lựa chọn cho các bộ phận nồi hơi, bộ quá nhiệt và hệ thống hơi nước áp suất-cao hoạt động trên 500 độ .
Biểu đồ trọng lượng mặt bích 316H: Kích thước chung
Biểu đồ trọng lượng sau đây cung cấp trọng lượng lý thuyết cho mặt bích 316H được sản xuất theo tiêu chuẩn ASME B16.5. Các giá trị này được tính toán dựa trên mật độ thép không gỉ là 7,93 g/cm³ và thể hiện trọng lượng tham chiếu tiêu chuẩn-của ngành.
Trọng lượng mặt bích loại 150 316H (kg)
|
NPS |
Cổ hàn |
Trượt-Bật |
Mù |
Ổ cắm hàn |
Có ren |
|
1/2" |
0.9 |
0.8 |
0.7 |
0.7 |
0.7 |
|
3/4" |
1.1 |
1.0 |
0.9 |
0.9 |
0.9 |
|
1" |
1.4 |
1.3 |
1.2 |
1.1 |
1.1 |
|
1-1/4" |
1.8 |
1.6 |
1.6 |
1.4 |
1.4 |
|
1-1/2" |
2.1 |
1.9 |
2.0 |
1.6 |
1.6 |
|
2" |
2.8 |
2.6 |
2.8 |
2.1 |
2.1 |
|
3" |
4.5 |
4.1 |
4.8 |
3.4 |
3.4 |
|
4" |
6.4 |
5.9 |
7.3 |
4.8 |
4.8 |
|
6" |
11.3 |
10.4 |
13.6 |
8.4 |
8.4 |
|
8" |
16.8 |
15.4 |
21.8 |
12.7 |
12.7 |
|
10" |
22.7 |
20.9 |
31.8 |
17.2 |
17.2 |
|
12" |
31.3 |
28.6 |
44.0 |
23.6 |
23.6 |
Trọng lượng mặt bích loại 300 316H (kg)
|
NPS |
Cổ hàn |
Trượt-Bật |
Mù |
Ổ cắm hàn |
Có ren |
|
1/2" |
1.1 |
1.0 |
0.9 |
0.9 |
0.9 |
|
3/4" |
1.4 |
1.3 |
1.2 |
1.2 |
1.2 |
|
1" |
1.8 |
1.6 |
1.6 |
1.5 |
1.5 |
|
1-1/4" |
2.3 |
2.1 |
2.2 |
1.9 |
1.9 |
|
1-1/2" |
3.1 |
2.8 |
3.0 |
2.5 |
2.5 |
|
2" |
4.1 |
3.7 |
4.2 |
3.2 |
3.2 |
|
3" |
7.3 |
6.6 |
8.2 |
5.4 |
5.4 |
|
4" |
10.9 |
9.8 |
13.2 |
7.7 |
7.7 |
|
6" |
19.1 |
17.2 |
24.5 |
13.2 |
13.2 |
|
8" |
29.5 |
26.8 |
39.1 |
20.9 |
20.9 |
|
10" |
41.8 |
38.2 |
57.3 |
29.1 |
29.1 |
|
12" |
57.3 |
52.3 |
79.1 |
40.0 |
40.0 |
Lưu ý: Các trọng số này là giá trị lý thuyết và có thể thay đổi đôi chút tùy thuộc vào dung sai sản xuất, loại bề mặt (RF/FF/RTJ) và phương pháp rèn cụ thể.
Mặt bích 316HTiêu chuẩn và phân loại áp suất
Trọng lượng mặt bích không phải là tùy ý; chúng được quy định bởi các tiêu chuẩn quốc tế, chủ yếu là ASME B16.5 (đối với NPS ½" đến 24") và ASME B16.47 (đối với đường kính lớn hơn). Trọng lượng của mặt bích 316H chủ yếu được điều khiển bởi hai biến số: Kích thước ống danh nghĩa (NPS) và Cấp áp suất.
Các loại áp suất phổ biến bao gồm 150, 300, 600, 900, 1500 và 2500. Khi loại áp suất tăng lên, độ dày mặt bích và đường kính trục sẽ tăng lên để chứa áp suất bên trong cao hơn, dẫn đến trọng lượng tăng phi tuyến tính. Ví dụ, mặt bích Loại 600 nặng hơn đáng kể so với mặt bích Loại 150 có cùng đường kính do khối lượng vật liệu cần thiết để đảm bảo giới hạn an toàn tăng theo cấp số nhân.

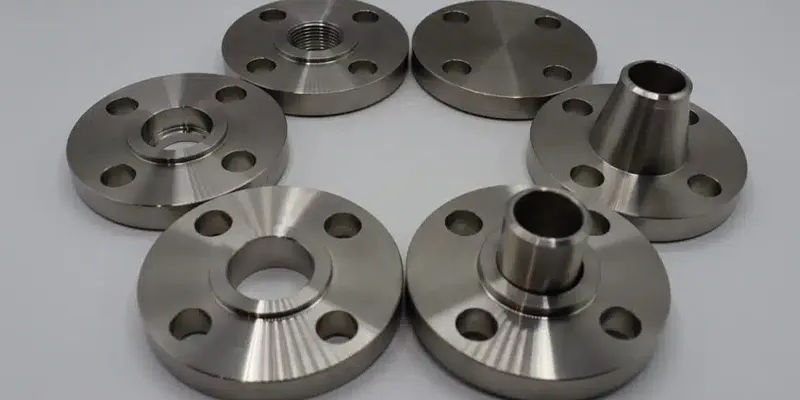

Hơn nữa, loại mặt bích ảnh hưởng đến khối lượng. Mặt bích cổ hàn thường nặng hơn mặt bích Slip-cùng loại do hình dạng cổ và trục mở rộng. Ngược lại, mặt bích mù không có lỗ khoan sẽ có khối lượng cao nhất đối với NPS và loại nhất định.
Mặt bích 316HTính trọng lượng
Vì mục đích kỹ thuật, việc chỉ dựa vào biểu đồ có thể gặp rủi ro nếu liên quan đến kích thước tùy chỉnh hoặc dung sai không{0}}chuẩn. Với tư cách là nhà sản xuất, chúng tôi khuyên bạn nên xác minh trọng lượng bằng công thức mật độ cơ bản. Điều này đảm bảo tính chặt chẽ trong thông số kỹ thuật mua sắm của bạn.
Trọng lượng lý thuyết (WW) được tính như sau:
W=V×ρW=V×ρ
Ở đâu:
VV=Thể tích của mặt bích (in³ hoặc cm³)
ρρ=Mật độ của thép không gỉ 316H (0,289 lb/in³ hoặc 8,0 g/cm³)
Việc tính toán thể tích của một hình học phức tạp như mặt bích Weld Neck yêu cầu chia thành phần thành các hình dạng hình học đơn giản: vòng, trục và cổ. Tuy nhiên, để ước tính đơn giản hóa mặt bích Trượt{1}} hoặc Tấm, công thức sau đây thường được sử dụng trong ngành:
W=π4×(OD2−ID2)×T×ρW=4π×(OD2−ID2)×T×ρ
Ở đâu:
OD=Đường kính ngoài của mặt bích
ID=Đường kính trong (Lỗ khoan)
T=Độ dày của mặt bích
ρ=Hằng số mật độ
Tính toán ví dụ: Hãy xem xét mặt bích trượt NPS Loại 150 6- inch.
OD=11.00 inch
ID=6.62 inch (đường kính gần đúng)
Độ dày=0.88 inch
Mật độ=0.289 lb/in³
Thể tích≈0,7854×(121−43,8)×0,88≈53,3 in3Thể tích≈0,7854×(121−43,8)×0,88≈53,3 in3 Trọng lượng≈53,3×0,289≈15,4 lbsTrọng lượng≈53,3×0,289≈15,4 pound
Sửa lại: Công thức đơn giản hóa này chỉ tính vòng. Người ta phải thêm trọng lượng của trục và mặt nâng lên. Trong thực tế, mặt bích 6" Loại 150 nặng gần 26 lbs theo bảng ASME. Sự khác biệt này nêu bật lý do tại sao việc dựa vào biểu đồ trọng lượng ASME được tiêu chuẩn hóa sẽ an toàn hơn cho ước tính thương mại so với tính toán hình học thủ công, trừ khi bạn có quyền truy cập vào các mô hình CAD chi tiết.
Các yếu tố ảnh hưởng đến trọng lượng thực tế và lý thuyết
Một số yếu tố có thể gây ra sự khác biệt giữa trọng lượng lý thuyết được tính toán và trọng lượng sản xuất thực tế:
Dung sai sản xuất: ASME B16.5 cho phép dung sai kích thước nhất định ảnh hưởng đến trọng lượng cuối cùng
Thực hành rèn: Các phương pháp rèn khác nhau có thể dẫn đến sự thay đổi mật độ vật liệu nhỏ
Bề mặt hoàn thiện: Bề mặt gia công loại bỏ vật liệu, giảm trọng lượng cuối cùng
Loại mặt: Cấu hình mặt nâng, mặt phẳng và RTJ có khối lượng vật liệu khác nhau
Thành phần vật liệu: Sự thay đổi nhỏ trong các nguyên tố hợp kim ảnh hưởng đến mật độ
Đối với các ứng dụng quan trọng yêu cầu dữ liệu trọng lượng chính xác, chúng tôi khuyên bạn nên lấy trọng lượng đo thực tế từ các báo cáo thử nghiệm tại nhà máy được chứng nhận (EN 10204 Loại 3.1 hoặc 3.2).
