Incoloy 800Hlà hợp kim crom niken-sắt{1}}được tối ưu hóa cho các ứng dụng kết cấu nhiệt độ-cao, mang lại độ bền rão và đứt gãy vượt trội trên 1100 độ F (593 độ ).

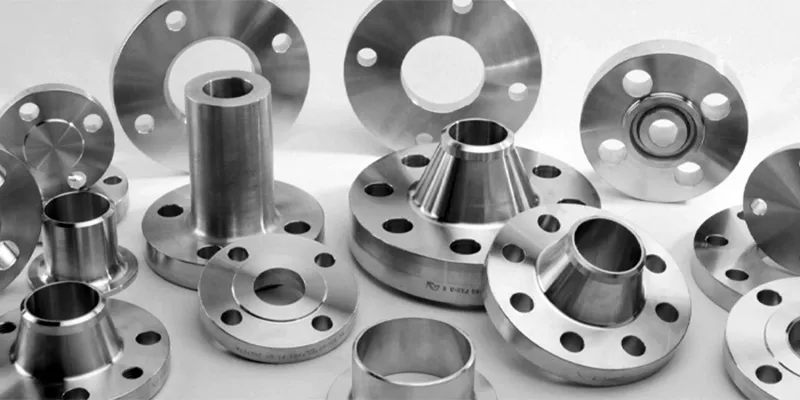

Bài viết này trình bày chi tiết về các loại mặt bích Incoloy 800H chính, nêu bật thiết kế, ưu điểm và ứng dụng của chúng.
Mặt bích cổ hàn
Mặt bích cổ hàn, còn được gọi là mặt bích cổ hàn, có trục côn dài chuyển tiếp trơn tru vào thành ống, cung cấp khả năng gia cố chống lại biến động áp suất và nhiệt độ cao. Trong Incoloy 800H, các mặt bích này được rèn từ các thanh hoặc tấm theo tiêu chuẩn ASTM B408 và B564, với trục được hàn trực tiếp vào đầu ống bằng các kỹ thuật như TIG hoặc MIG.
Ưu điểm của mặt bích cổ hàn Incoloy 800H nằm ở khả năng chống rão được tăng cường. Ví dụ, trong lò Cracking ethylene hoặc xử lý hydrocarbon, các mặt bích này ngăn chặn rò rỉ và duy trì hiệu suất hệ thống, giảm chi phí bảo trì tới 30% so với hợp kim tiêu chuẩn.
Nhà máy của chúng tôi sản xuất mặt bích cổ hàn có kích thước từ 1/2" đến 60" NPS, với mức áp suất từ Loại 150 đến 2500, tuân thủ kích thước ASME B16.5. Bề mặt bịt kín kiểu mặt nâng (RF) hoặc vòng{7}}(RTJ) đảm bảo các kết nối kín khí-ngay cả trong môi trường có chứa lưu huỳnh-.
Trượt-Trên mặt bích
Mặt bích trượt-trượt qua đầu ống và được hàn phi lê-cả bên trong và bên ngoài để gắn chặt. Được sản xuất từ tấm hoặc tấm Incoloy 800H thông qua quá trình cắt và gia công theo tiêu chuẩn ASTM B409, những mặt bích này cung cấp giải pháp thay thế-hiệu quả về mặt chi phí cho các cổ hàn trong khi vẫn duy trì-độ bền nhiệt độ cao.
Incoloy 800H tăng cường khả năng trượt-trên mặt bích với khả năng chống oxy hóa và thấm nitơ tuyệt vời, khiến chúng phù hợp với-hệ thống áp suất vừa phải lên đến 1100 độ F (593 độ ).
Cấu hình trục thấp hơn của chúng giúp giảm mức sử dụng vật liệu, giảm chi phí mà không ảnh hưởng đến khả năng chống ăn mòn vốn có của hợp kim trong các môi trường như khử lưu huỳnh trong khí thải hoặc xử lý hóa học. Ưu điểm bao gồm căn chỉnh dễ dàng trong quá trình lắp đặt và giảm thời gian hàn, giúp giảm thiểu biến dạng trong các ứng dụng nhạy cảm với nhiệt.
Có sẵn trong dòng sản phẩm của chúng tôi từ NPS 1/2" đến 24", với các tùy chọn mặt phẳng (FF) hoặc mặt nâng, những mặt bích này đáp ứng các tiêu chuẩn DIN 17460 và EN 10095. Trong các bộ tăng nhiệt của nhà máy điện hoặc lò công nghiệp, mặt bích trượt Incoloy 800H-cung cấp dịch vụ đáng tin cậy, kéo dài tuổi thọ thiết bị và đảm bảo tuân thủ các quy định an toàn nghiêm ngặt.
Mặt bích hàn ổ cắm
Mặt bích hàn ổ cắm kết hợp với một ổ cắm chìm trong đó đầu ống được lắp vào và hàn góc-từ bên ngoài, tạo ra lỗ khoan trơn tru cho dòng chất lỏng. Được rèn từ Incoloy 800H theo tiêu chuẩn ASTM B564, những mặt bích này lý tưởng cho các đường dây có đường kính{4}}nhỏ, áp suất cao-.
Hàm lượng niken cao (30–35%) và crom (19–23%) của hợp kim mang lại khả năng chống nứt ăn mòn do ứng suất vượt trội, một lợi ích quan trọng trong các thiết kế mối hàn ổ cắm dễ bị rung. Ở nhiệt độ cao, mặt bích hàn ổ cắm Incoloy 800H có độ rão tối thiểu, đảm bảo độ ổn định của khớp trong các ứng dụng như máy tạo hơi nước hạt nhân hoặc sản xuất axit axetic.
Sản phẩm của chúng tôi bao gồm các kích thước lên tới NPS 3", với xếp hạng Loại 300 đến 1500, có độ sâu ổ cắm chính xác để lắp ống tối ưu. Trong các ống góp hóa dầu hoặc kết nối van, các mặt bích này giảm rủi ro rò rỉ và nâng cao tính toàn vẹn của hệ thống.
Thiết kế nhỏ gọn và độ bền mối hàn chắc chắn khiến mặt bích hàn ổ cắm Incoloy 800H trở nên cần thiết cho các thiết lập có độ tin cậy cao,-hạn chế về không gian-có{2}}độ tin cậy cao.
Mặt bích có ren
Mặt bích có ren bắt vít trực tiếp vào ren ống, loại bỏ việc hàn để lắp ráp nhanh chóng trong các hệ thống áp suất thấp. Được gia công từ các thanh Incoloy 800H theo tiêu chuẩn ASTM B408, chúng có ren NPT hoặc BSP để đảm bảo kết nối-chống rò rỉ, an toàn.
Độ ổn định nhiệt của Incoloy 800H ngăn ngừa hiện tượng co rút hoặc kẹt ren ở nhiệt độ lên tới 1500 độ F, mang lại lợi thế so với thép carbon trong môi trường gia nhiệt theo chu kỳ. Loại này vượt trội trong việc lắp đặt tạm thời hoặc ở những nơi không thể hàn được, chẳng hạn như trong các dây chuyền hoặc thiết bị đo lường hóa chất nguy hiểm.
Chúng tôi cung cấp mặt bích có ren NPS 1/2" đến 4", Cấp 150 đến 900, có sẵn lớp phủ chống ăn mòn. Trong các bộ trao đổi nhiệt hoặc xử lý diphenol, chúng giúp dễ dàng bảo trì và chống ăn mòn, giảm thời gian ngừng hoạt động. Mặt bích có ren Incoloy 800H để đạt được các giải pháp hiệu quả, không cần hàn, giúp duy trì hiệu suất trong môi trường khắc nghiệt.
Mặt bích chung
Mặt bích khớp nối bao gồm một đầu còn lại và một mặt bích đỡ lỏng, cho phép xoay để căn chỉnh bu lông. Vòng mặt bích được rèn từ Incoloy 800H trên mỗi ASME SB564, trong khi đầu cuống phù hợp với vật liệu ống.
Thiết kế này tận dụng khả năng chống cacbon hóa của Incoloy 800H, lý tưởng cho các hệ thống cần tháo gỡ thường xuyên. Ưu điểm bao gồm tiết kiệm chi phí đối với các hợp kim ngoại lai chỉ dành cho vòng và giảm ứng suất do lệch trục. Trong các thiết bị cố định lò nung hoặc vết nứt vinyl clorua, mặt bích khớp nối tạo điều kiện thuận lợi cho việc kiểm tra mà không ảnh hưởng đến khả năng chịu nhiệt-cao của hợp kim.
Phạm vi của chúng tôi bao gồm NPS 1/2" đến 24", với các mặt RF hoặc FF, tuân thủ ISO 9723. Tính linh hoạt và độ bền của chúng khiến mặt bích ghép nối Incoloy 800H trở thành một khoản đầu tư thông minh cho đường ống mô-đun trong môi trường nóng và ăn mòn.
Mặt bích mù
Mặt bích mù bịt kín các đầu ống hoặc các lỗ hở của thùng chứa, tạo ra một rào chắn vững chắc không có lối đi. Khuôn-được rèn hoặc gia công từ các tấm Incoloy 800H theo tiêu chuẩn ASTM B409, chúng chịu được toàn bộ áp suất hệ thống.
Mặt bích mù Incoloy 800H chống lại quá trình sunfua hóa và ăn mòn giữa các hạt, rất quan trọng để làm sạch đường dây trong các nhà máy hóa dầu hoặc thử nghiệm áp suất. Mặt phẳng hoặc nhô cao của chúng đảm bảo bịt kín bằng miếng đệm, ngăn ngừa rò rỉ trong các tình huống-nhiệt độ cao.
Được sản xuất với kích thước NPS 1/2" đến 60" và Loại 150 đến 2500, mặt bích mù của chúng tôi đáp ứng các tiêu chuẩn VdTÜV 412. Trong các ứng dụng hạt nhân hoặc axit, chúng mang lại sự an toàn và tuổi thọ chưa từng có, khiến chúng không thể thiếu trong các nhiệm vụ cách ly.
Mặt bích cổ hàn dài
Mặt bích cổ hàn dài mở rộng trục để gắn bình trực tiếp, hoạt động như các vòi phun tích hợp. Được gia công từ vật liệu rèn Incoloy 800H theo tiêu chuẩn ASTM B564, chúng loại bỏ các mối hàn bổ sung.
Khả năng chống oxy hóa của Incoloy 800H ở 1800 độ F (982 độ ) phù hợp với chúng cho các bộ phận hoặc lò phản ứng nồi hơi có áp suất cao-. Ưu điểm bao gồm giảm đường rò rỉ và nâng cao tuổi thọ mỏi trong các dịch vụ tuần hoàn.
Các sản phẩm của chúng tôi trải dài từ NPS 1/2" đến 12" và độ dài tùy chỉnh, đáp ứng ASME Phần VIII. Trong các ứng dụng xử lý nhiệt hoặc hạt nhân, mặt bích cổ{4}}được hàn dài đảm bảo tính toàn vẹn của cấu trúc, chứng tỏ giá trị của chúng trong cơ sở hạ tầng quan trọng.
Phần kết luận
Bất kể loại mặt bích được chọn-cho dù đó là Cổ hàn chắc chắn cho đường hơi nước áp suất cao- hay Khớp nối tiết kiệm cho-các lỗ thông hơi áp suất thấp-, hãy đảm bảo nhà sản xuất của bạn cung cấp Chứng chỉ kiểm tra nhà máy (MTC) xác minh cả thành phần hóa học và kích thước hạt.
Tại JN, chúng tôi không chỉ bán mặt bích; chúng tôi đảm bảo rằng hệ thống nhiệt độ cao{0}}của bạn sẽ giữ được tính nguyên vẹn khi hệ thống sưởi ấm được bật.
